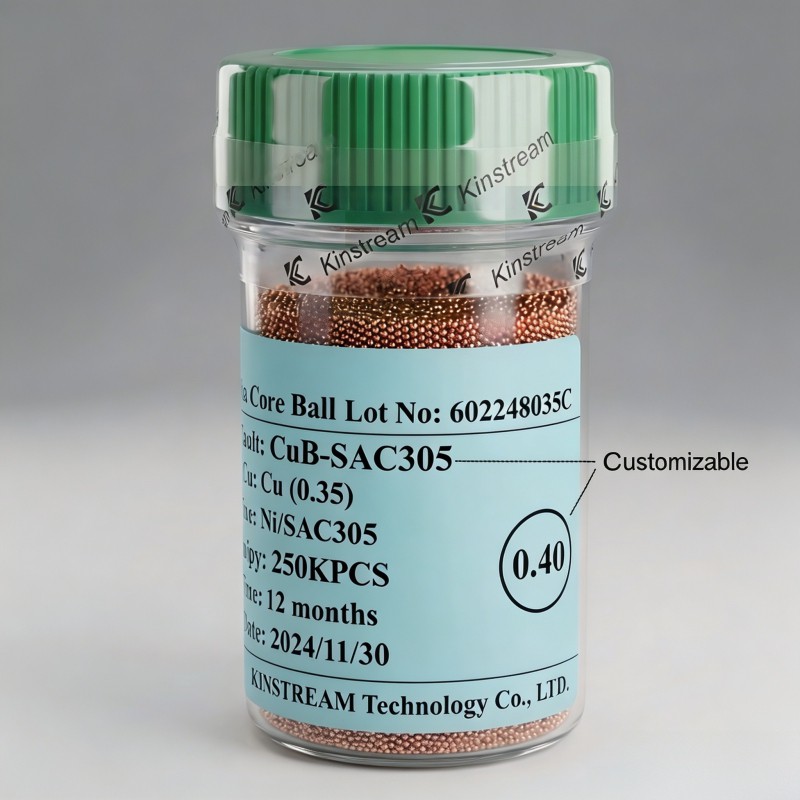

Sn-Peloitettu kuutio

Sn-Plated CuB (tina-Plated Copper Core) juotospallot edustavat kehittynyttä edistystä yhteenliittämistekniikassa, ja ne on suunniteltu kattamaan ylivoimaisen sähköisen suorituskyvyn ja vankan mekaanisen luotettavuuden välinen kuilu. Niiden ytimessä on erittäin-puhtauskuparipallo, joka tarjoaa poikkeuksellisen lämmön- ja sähkönjohtavuuden. Tämä ydin päällystetään sitten tarkasti tasaisella tinakerroksella (Sn) luoden komposiittirakenteen, jossa yhdistyvät molempien metallien parhaat ominaisuudet. Tuloksena on juotospalloratkaisu, joka sopii ihanteellisesti vaativimpiin Ball Grid Array (BGA), Chip Scale Package (CSP)- ja flip-sirusovelluksiin, joissa liitoksen eheys, alhainen sähkövastus ja johdonmukainen uudelleenvirtauskäyttäytyminen eivät ole neuvoteltavissa.

Sn{0}}Plated CuB -juotepallojen ainutlaatuinen rakenne tarjoaa joukon selkeitä etuja homogeenisiin metalliseospalloihin verrattuna. Kupariydin toimii sulamattomana pilarina uudelleenvirtausprosessin aikana, mikä auttaa hallitsemaan eronkorkeutta ja ehkäisemään pään-in-tyynyssä (HiP) tai ei--märkäaukoissa (NWO) esiintyviä vikoja, jotka ovat yleisiä erittäin hienoissa{7}}pituuskokoonpanoissa. Tämä on kriittistä samantasoisuuden ylläpitämiseksi suurissa, tiheissä ryhmissä.

Ulompi tinapinnoite varmistaa erinomaisen juotettavuuden ja muodostaa luotettavia metallien välisiä yhdisteitä (IMC) substraattityynyjen kanssa. Keskeinen ominaisuus on mukautettava tinapinnoitteen paksuus. Tarjoamme valikoiman vakiopinnoitusvaihtoehtoja (esim. 3-5 µm, 5-8 µm) ja voimme räätälöidä tinapitoisuuden tarkasti vastaamaan asiakkaiden erityisiä vaatimuksia juotosliitoksen tilavuudesta, IMC-muodostuskinetiikasta tai yhteensopivuudesta eri pintakäsittelyjen (ENIG, Immersion Sn, OSP) kanssa.

Tämä tuote soveltuu erinomaisesti sovelluksiin, jotka vaativat korkeaa lämpökiertoa ja kestävyyttä mekaanisille iskuille. Kupariytimen lujuus vähentää juotosliitoksen halkeilun riskiä jännityksen alaisena. Lisäksi komposiittirakenne voi auttaa lieventämään ongelmia, kuten tinaviiksen kasvua puhtaaseen tinapintoihin verrattuna, mikä parantaa auto-, ilmailu- ja -suorituskykyisten tietojenkäsittelykomponenttien pitkäaikaista luotettavuutta-.

Saatavana halkaisijaltaan 0,1–0,76 mm tiukoilla halkaisijatoleransseilla (yleensä ±10 µm). Sn-Plated CuB -pallomme varmistavat tasaisen tulostuksen ja sijoittelun. Ne ovat yhteensopivia tavallisten lyijy-vapaiden (SAC305 jne.) ja lyijy-pitoisten juotospastaen kanssa, mikä tarjoaa joustavuutta suunnitteluun.

Markkinoilla, jotka vaativat suurempaa luotettavuutta ja miniatyrisointia, Sn{0}}Plated CuB -juotepallot tarjoavat suunnitellun ratkaisun. Ne eivät ole vain yksi komponentti, vaan parannus pakettisi luotettavuuteen. Valmistusprosessimme takaa poikkeuksellisen pallomaisuuden, alhaisen hapettumisen ja tasaisen pinnoituslaadun, jota tukee täydellinen jäljitettävyys sekä RoHS- ja muiden asiaankuuluvien alan standardien noudattaminen.

Suunnitteletpa seuraavan-sukupolven GPU:ita, edistyneitä kuljettajan-apujärjestelmiä (ADAS) tai kriittistä viestintälaitteistoa, tekninen tiimimme on valmis tekemään yhteistyötä. Tarjoamme sovelluskohtaista-tukea ja voimme kehittää mukautettuja tina-pinnoitusprofiileja optimoidaksemme ainutlaatuisen kokoonpanoprosessisi ja luotettavuustavoitteidesi suorituskyvyn.
