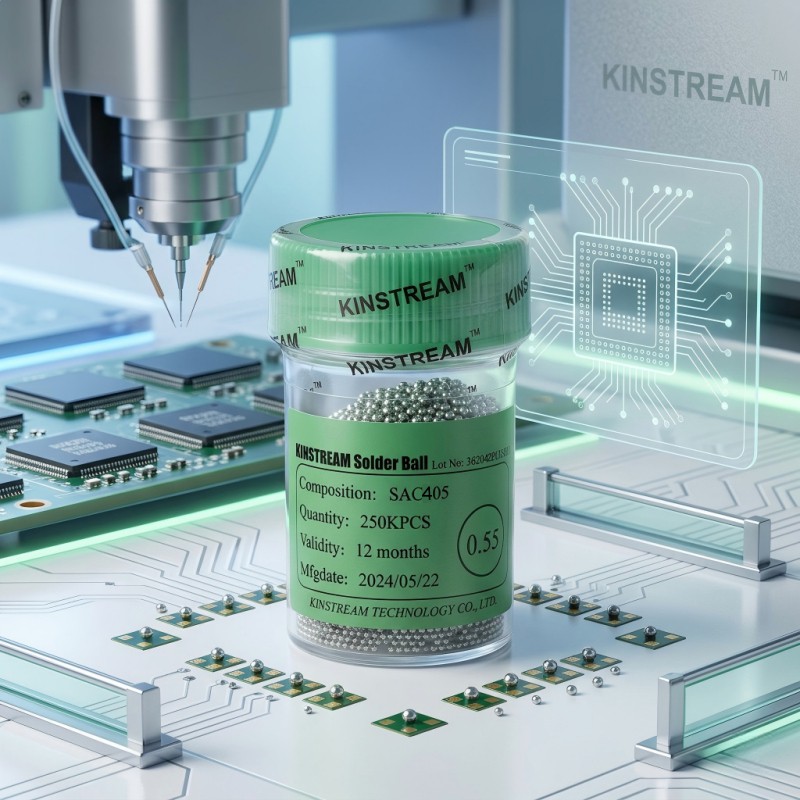

SAC405 juotospallot: ensiluokkainen lyijy-ilmainen ratkaisu korkean-luotettavuuden elektroniikkaan

SAC405-juotepallot, jotka on suunniteltu huippuosaamiseen vaativimmissa elektroniikkakokoonpanoissa, tarjoavat vertaansa vailla olevan liitoksen luotettavuuden ja lämpösuorituskyvyn. Lyijyttömänä seoksena, jossa on 95,5 % tinaa, 4 % hopeaa ja 0,5 % kuparia, ne täyttävät tiukat maailmanlaajuiset ympäristöstandardit ja tarjoavat erinomaisen mekaanisen lujuuden BGA-, CSP- ja flip{6}}sirusovelluksille.

Johtavat puolijohdevalmistajat luottavat siihen kriittisissä yhteyksissä tekoälysiruissa, autoelektroniikassa ja tehokkaassa{0}}laskennassa.

Koostumus ja avainten tekniset tiedot

SAC405 (Sn95.5Ag4.0Cu0.5) on eutektinen, lyijytön-juoteseos. Sen tarkka koostumus on optimoitu lujuuden, lämmönjohtavuuden ja valmistettavuuden tasapainoon.

Seoksen koostumus

Tina (Sn): 95,5 % – Tarjoaa perusmatriisin ja määrittää sulamispisteen.
Hopea (Ag): 4,0 % – Parantaa mekaanista lujuutta, väsymiskestävyyttä ja lämmönjohtavuutta.
Kupari (Cu): 0,5 % – Parantaa kostutuskäyttäytymistä ja vähentää metallien välisen yhdisteen (IMC) haurautta.

Fysikaaliset ja termiset ominaisuudet

Sulamispiste: ~217 astetta (423 astetta F) – Luotettava eutektinen piste tasaiselle uudelleenvirtaukselle.
Vakiohalkaisijat: Saatavilla välillä 0,20 (0,012") - 0,76 mm, sopivat hienoihin -jakovälisiin BGA- ja CSP-paketteihin. (Muokattava koko)
Surface Finish: High sphericity (>95%) ja erinomainen pinnan puhtaus minimoivat ontelot ja varmistavat tasaisen juotosliitoksen muodostumisen.

Suorituskyvyn edut ja sovellukset

SAC405 juotospallot ovat paras valinta sovelluksissa, joissa vika ei ole vaihtoehto. Kohonnut hopeapitoisuus tarkoittaa suoraan parempaa suorituskykyä stressissä.

Miksi valita SAC405?

Ylivoimainen mekaaninen lujuus

Tarjoaa noin 15 % suuremman kuulaleikkauslujuuden verrattuna matalampiin-hopeaseoksiin, kuten SAC305, ja tarjoaa vankat liitokset, jotka kestävät mekaanista iskua ja tärinää.

Erinomainen lämpöväsymiskestävyys

Kestää äärimmäisiä lämpötiloja (-40 - 125 astetta), joten se sopii erinomaisesti autojen, palvelinten ja ulkokäyttöön tarkoitettujen elektroniikkalaitteiden käyttöön, jotka kokevat merkittävää lämpölaajenemista ja -supistumista.

Parannettu nivelen luotettavuus

Tutkimukset osoittavat, että SAC405 tarjoaa tehokkaan termo-mekaanisen luotettavuuden BGA (Ball Grid Array) -pakkauksille, jotka ovat läpikäyneet isotermisen vanhenemisen ja lämpötilasyklin, mikä vähentää kenttävikoja.
