Sn10Pb90 juotospallot: korkean-lämpötilan, korkean-luotettavuuden ratkaisu
Äärimmäisiin ympäristöihin suunnitellut Sn10Pb90 juotospallot tarjoavat vertaansa vailla olevan lämpöstabiilisuuden ja mekaanisen lujuuden vaativimmille elektroniikkakokoonpanoille. Tämä runsas-lyijylejeerinki on luotettava valinta, kun tavalliset juotokset epäonnistuvat.
Tuotteen yleiskatsaus

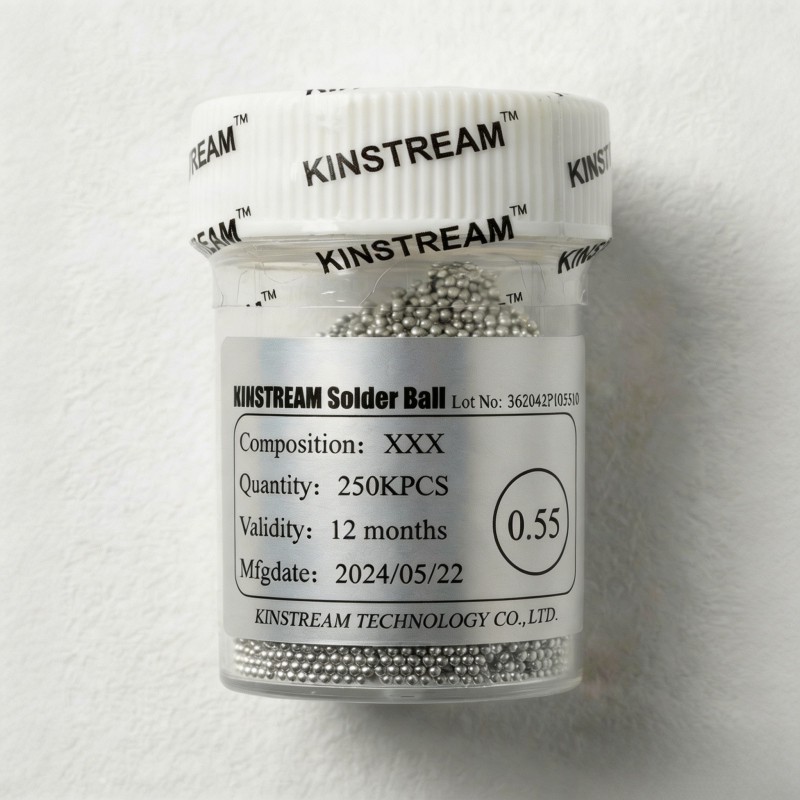

Sn10Pb90-juotepallot edustavat korkean -lämpötilojen, korkean-lyijylejeeringin erikoisliuosta, joka koostuu 90 % lyijystä (Pb) ja 10 % tinasta (Sn). Tämän ainutlaatuisen koostumuksen tuloksena sulamispistealue on noin 268-302 astetta, mikä on huomattavasti korkeampi kuin tavalliset eutektiset juotokset. Ne valmistetaan täsmällisinä pallomaisina kiinteinä aineina, joilla on kirkas, hopeanvärinen ulkonäkö ja jotka on suunniteltu erityisesti sovelluksiin, joissa komponenttien paino tai äärimmäiset lämpöolosuhteet ylittävät tavallisten lyijyttömän -tai Sn63Pb37-seosten ominaisuudet.
Niiden ensisijainen tehtävä on tarjota vankka, ei--kokoontaitettava keskinäinen liitäntä kehittyneissä pakkaustekniikoissa. Toisin kuin tyypilliset juotospallot, jotka sulavat kokonaan uudelleenvirtauksen aikana, Sn10Pb90-pallot pysyvät kiinteinä ja toimivat rakenteellisena pilarina tukemaan raskaampia komponentteja. Tämä tekee niistä välttämättömiä Ceramic Ball Grid Array (CBGA) -pakkauksissa ja muissa alue{5}}array-komponenteissa, joissa luotettavuudesta lämpö- ja mekaanisen rasituksen alaisena ei voida neuvotella.
Ydinominaisuudet ja edut
Sn10Pb90:n poikkeuksellinen suorituskyky johtuu sen perusmateriaaliominaisuuksista. Korkea lyijypitoisuus antaa erinomaisen kestävyyden lämpöväsymiselle ja virumiselle, jotka ovat kriittisiä vikatiloja ympäristöissä, joissa lämpötilavaihtelut ovat suuret, kuten--konepellin alla olevassa autoelektroniikassa tai tehokkaissa{5}}teollisissa järjestelmissä.
Tärkeimmät tekniset tiedot
Korkean{0}}lämpötilan eheys
Sulamispisteen ollessa yli 268 astetta Sn10Pb10-pallot säilyttävät rakenteellisen muotonsa tavallisten uudelleenvirtausprosessien aikana (tyypillisesti huippunsa noin 220{5}}245 astetta). Tämä ei--kokoontaittuva ominaisuus estää osien uppoamisen ja varmistaa tasaisen erotuskorkeuden ja liitoksen luotettavuuden.
Ylivoimainen mekaaninen lujuus
Seos tarjoaa erinomaisen kestävyyden tärinää ja mekaanista iskua vastaan. Sen lujuus tukee suurten, raskaiden komponenttien, kuten keraamisten kansien tai lämmönlevittimien, painoa, jotka aiheuttaisivat tavanomaisten juotosliitosten sortumisen tai epäonnistumisen ajan myötä.
Todistettu pitkäaikainen{0}}luotettavuus
Vuosikymmenien käyttö armeijassa, ilmailussa ja korkean{0}}luotettavuuden laskennassa on osoittanut Sn10Pb90:n suorituskyvyn ankarissa olosuhteissa. Se on kypsä, hyvin -ymmärretty materiaali, jolla on ennustettavissa oleva käyttäytyminen lämpökiertorasituksessa.
Ensisijaiset sovellukset
Sn10Pb90 juotospallot eivät ole yleiskäyttöinen ratkaisu, Niiden käyttöä sanelevat sovellusvaatimukset, jotka asettavat pitkän ajan-luotettavuuden etusijalle lyijyttömän-vaatimustenmukaisuuden sijaan.
Keraamiset palloritilät (CBGA)
Olennainen sovellus. Keraamisen alustan painon ja lämpölaajenemiskertoimen (CTE) yhteensopimattomuus piirilevyn kanssa edellyttävät juotospalloa, joka ei romahda, mikä varmistaa sähköisen liitännän ja mekaanisen vakauden.
Auto- ja teollisuuselektroniikka
Käytetään moottorin ohjausyksiköissä (ECU), tehomoduuleissa ja antureissa, jotka sijaitsevat lähellä lämmönlähteitä, joissa käyttölämpötila voi rutiininomaisesti ylittää 150 astetta.
Teho--teho- ja RF-moduulit
Välttämätön tehopuolijohteiden ja RF-laitteiden pakkauksissa, joissa lämmönhallinta ja rakenteellinen eheys tehokierron aikana ovat kriittisiä.
